NVRAM reparieren

Nach 10 bis 15 Jahren ist die Batterie eines NVRAMs erschöpft. Da es sich dabei um eine handelsübliche Lithiumknopfzelle mit 3 Volt handelt, lassen sich ca. 15 € sparen, wenn man eine neue Batterie anbringt.

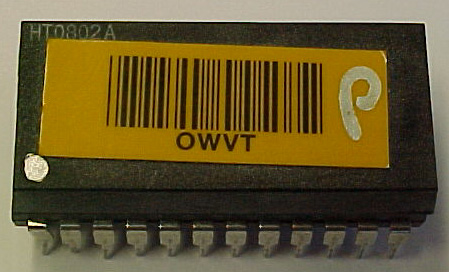

Wichtig: Pin 1 liegt an der Punktmarkierung des Gehäuses: Von unten:

Um die alte, entleerte Batterie vom NVRAM zu trennen, muß die Verbindung zwischen dem DIL-Gehäuse und des darauf aufgebrachten Plastikrahmens, der neben der Knopfzelle auch einen Schwingquartz beinhaltet, aufgesägt werden. Am besten geht dies mit einer PUK-Säge. Allerdings sollte nur die Verbindung der beiden Gehäuseteile zwischen Pin 12 und 13 getrennt werden (also auf der gegenüber liegenden Seite der Punktmarkierung), um auch nur die Verbindungsleitungen der Batterie zum Chip zu kappen und nicht die des Quartzes: Um 90 Grad gedreht:

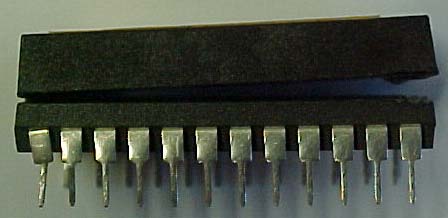

Idealerweise bleiben die beiden Drähte, die aus dem DIL-Gehäuse herausführen, teilweise erhalten, so daß später daran Verbindungen zur neuen Batterie angelötet werden können: Von der Seite:

Da die Masse der Batterie auf Massepotential des NVRAMs liegt, kann man sich ein wenig knifflige Lötarbeit sparen und die Masse der Knopfzelle mit Pin 12 des NVRAMs verbinden. Die Spannungsseite hingegen muß an den rechten Verbindungsdraht der alten Batterie angeschlossen werden:

Links zum Thema:
NVRAM-FAQ: www.squirrel.com/sun-nvram-hostid.faq.html (local copy)
